LZZBJ9-12/175B/2S電流互感器簡介

本型電流互感器為環氧樹脂澆注全封閉支柱式結構，耐污染及潮濕。安裝時將一次螺釘壓緊，保證接觸可靠。LZZBJ9-12/175B/2S電流互感器為支柱式環氧樹脂澆注絕緣戶內型全工況產品，適用于中置式開關柜或其他型式開關柜中，在額定頻率為50Hz、額定電壓為10kV及以下的電力系統中作電流、電能測量及繼電保護用。

LZZBJ9-12/175B/2S電流互感器技術參數

產品符合標準GB1208-1997和IEC44-1及顧客特殊要求

額定絕緣水平:12/42/75kV

額定頻率:50Hz或60Hz

額定二次電流:5或1A

環境溫度:-5℃~+40℃

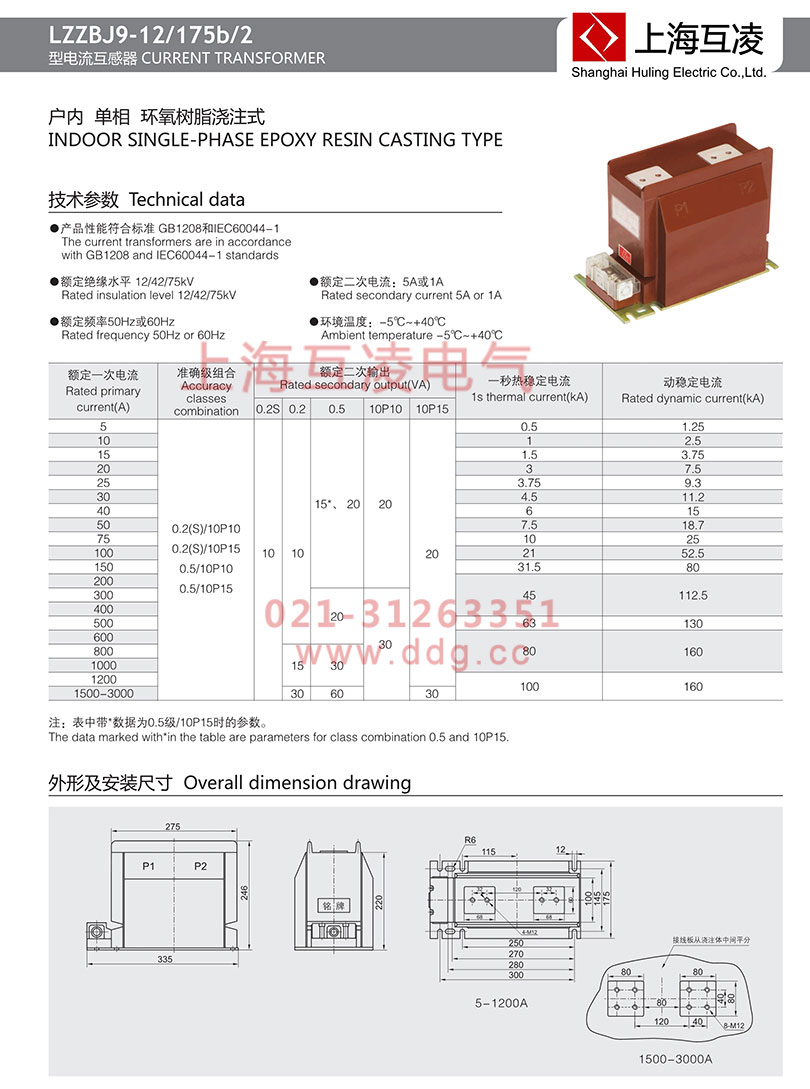

LZZBJ9-12/175B/2S電流互感器選型手冊

LZZBJ9-12/175B/2S電流互感器變比

型號	額定一次電流(A)	準確級組合	額定二次輸出(VA)					一秒熱穩定電流(kA)	動穩定電流(kA)
			0.2S	0.2	0.5	10P10	10P15
LZZBJ9-12/175B/2S	5	0.2(S)/10P10 0.2(S)/10P15 0.5/10P10 0.5/10P15	10	10	15*、20	20	20	0.5	1.25
	10							1	2.5
	15							1.5	3.75
	20							3	7.5
	25							3.75	9.3
	30							4.5	11.2
	40							6	15
	50							7.5	18.7
	75							10	25
	100							21	52.5
	150							31.5	80
	200							45	112.50
	300、400				20	30
	500							63	130
	600							80	160
	800、1000			15	30
	1200							100	160
	1500-3000			30	60		30

LZZBJ9-12/175B/2S電流互感器檢驗方法

在進行電流互感器誤差試驗之前，通常需要檢查極性、退磁、準確度等試驗。

LZZBJ9-12/175B/2S電流互感器作用

像任何變壓器一樣，電流互感器具有初級繞組，核心和次級繞組，盡管一些變壓器（包括電流互感器）使用空氣核心。原則上，電流互感器和電壓互感器（普通型）之間的唯一區別在于，前者由“恒定”電流供電，而后者則以“恒定”電壓供電，其中“恒定”具有嚴格的電路理論意義。

LZZBJ9-12/175B/2S電流互感器原理

在發電、變電、輸電、配電和用電的線路中電流大小懸殊，從幾安到幾萬安都有。為便于測量、保護和控制需要轉換為比較統一的電流，另外線路上的電壓一般都比較高如直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。
