LZZBJ9-10電流互感器工作原理

LZZBJ9-10電流互感器是戶內環氧樹脂澆注支柱式全工況型產品，在額定頻率50Hz、額定電壓10kV及以下的電力系統作電流、電能計量或繼電保護使用,適用于中置式開關柜及其它型式的開關柜。本型號的產品還可根據用戶要求生產二、三繞組復變比結構。目前準確級有0.5、0.2、0.5S、0.2S級，保護級10P10、10P20等，另可以定制非標產品。

LZZBJ9-10電流互感器技術參數及使用環境

1、品性能符合IEC60044-1標準和GB1208-1997《電流互感器》

2、額定絕緣水平:12/42/75kV

3、負荷功率因數:cosφ=0.8(滯后Lag)

4、額定頻率:50Hz；額定二次電流:5A

5、其它技術參數見表

6、海拔高度不超過1000m

7、周圍環境溫度不高于+40°C，不低于-5°C

8、周圍空氣的相對濕度不大于90%(40°C)

9、安裝場所無嚴重影響互感器絕緣的氣體、蒸氣、化學沉積、污穢及其它爆炸和腐蝕性介質

10、安裝場所無嚴重震動和顛簸

LZZBJ9-10電流互感器結構特點

LZZBJ9-10電流互感器為全封閉式結構，鐵芯采用優質的導磁材料，一、二次繞組及鐵芯均澆注在環氧樹脂中，具有優良的絕緣性能和防潮能力，并容易做到表面清潔。一次出線P1、P2分別在澆注體的頂部，二次繞組出線端在澆注體的下部，第一組為計量繞組（0.2S級、0.2級），標志為1S1、1S2:第二組為監控繞組（0.5級），標志為2S1、2S2:第三組為保護級繞組（10P）,標志為3S1、3S2，同時二次繞組可帶抽頭。

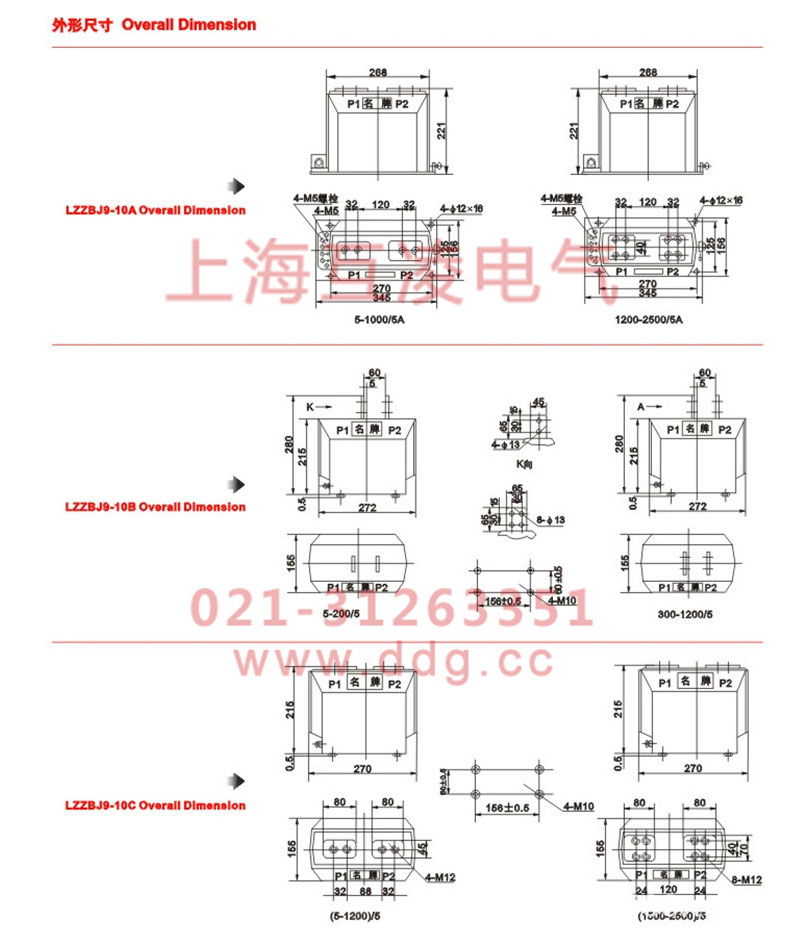

如果客戶需要，可任意改變準確級組合，互感器為減極性，互感器底部裝有底板并配有4只Φ12的安裝孔。

LZZBJ9-10電流互感器選型手冊

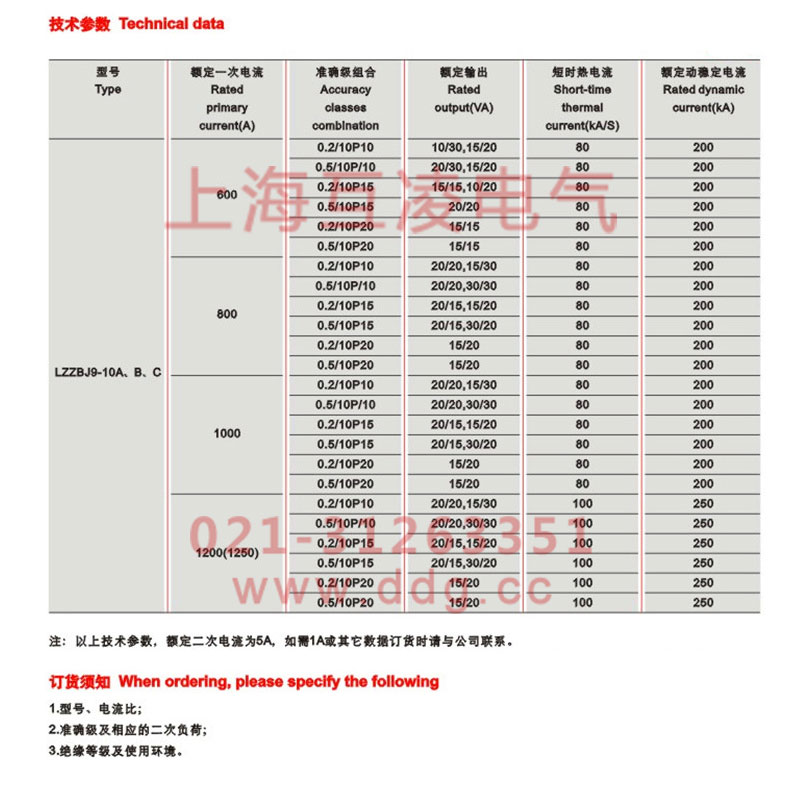

LZZBJ9-10電流互感器變比

電流變比	準確級組合	準確級及額定輸出		保護級		一秒熱穩定電流(KA)	動穩定電流(KA)
		0.2s	0.5s	額定輸出(VA)	準確級及限值系數
5/5	0.2S/0.5 0.2/0.5 0.2S/10P10 0.2/10P10 0.5S/10P10 0.5/10P10 0.5/10P20	10	10	15	10P10	0.8	1.9
10/5						1.5	3.8
15/5						2.3	5.8
20/5						3	7.5
30/5						4.5	11.2
40/5						6	15
50/5						7.5	18.8
75/5						11.5	29
100/5						15	37.5
150～200/5						22.5	56.5
300～600/5						45	112.5
800～2500/5						63	157.5
3000/5						80	160

LZZBJ9-10電流互感器優點

1、采用前端數字化技術，光纖傳輸，電磁兼容性好。

2、幅頻特性和相頻特性好，在寬幅值、頻率、相位范圍內均可獲得較高的測量精度。

3、屬于數字式傳感器，二次儀表不會引入誤差，傳感器誤差就是系統誤差。

LZZBJ9-10電流互感器接線方式

1、三相完全星形接線可以準確反映三相中每一相的真實電流。該方式應用在大電流接地系統中，保護線路的三相短路、兩相短路和單相接地短路。

2、兩相兩繼電器不完全星形接線可以準確反映兩相的真實電流。該方式應用在6～10kV中性點不接地的小電流接地系統中，保護線路的三相短路和兩相短路。

3、兩相差接反映兩相差電流。該接線方式應用在6～10kV中性點不接地的小電流接地系統中，保護線路的三相短路、兩相短路、小容量電動機保護、小容量變壓器保護。

4、單相接線在三相電流平衡時，可以用單相電流反映三相電流值，主要用于測量回路。

5、兩相三繼電器完全星形接線，流入第三個繼電器的電流是Ij＝Iu＋Iw＝－Iv。該接線方式應用在大電流接地系統中，保護線路的三相短路和兩相短路。

LZZBJ9-10電流互感器運行注意

LZZBJ9-10電流互感器在運行中二次側不得開路，一旦二次側開路,，由于鐵損過大，溫過高而燒毀，或使 副繞組電壓升高而將絕緣擊穿，發生高壓觸電的危險。所以在換接儀表時如調換電流表、有功表、無功表 等應先將電流回路短接后再進行計量儀表調換。當表計調好后，先將其接入二次回路再拆除短接線并檢查表計是否正常。

如果在拆除短接線時發現有火花，此時電流互感器已開路，應立即重新短接，查明計量儀表回路確無開路現象時，方可重新拆除短接線。在進行拆除電流互感器短接工作時，應站在絕緣皮墊上， 另外要考慮停用電流互感器回路的保護裝置，待工作完畢后，方可將保護裝置投入運行。

如果電流互感器有嗡嗡聲響，應檢查內部鐵心是否松動，可將鐵心螺栓擰緊。電流互感器二次側的一端，外殼均要可靠接地。

當電流互感器二次側線圈絕緣電阻低于 10~20 兆歐時，必須進行干燥處理，使絕緣恢復后，方可使用。

LZZBJ9-10電流互感器原理

電流互感器是一種用于測量交變電流類型的變壓器，它會在其次級產生一個與主電流成正比的電流。

電流互感器和電壓互感器都是互感器。互感器可將較大的電壓或電流值縮放到小型標準化值，這些值可輕松處理儀器和保護繼電器。互感器將測量或保護電路與主系統的高壓隔離。電流互感器提供的二次電流與在其主電流中流動的電流精確成比例。電流互感器給主電路帶來可以忽略的負載。

電流互感器是電力系統的電流感應單元，用于發電站，變電站以及工業和商業配電。

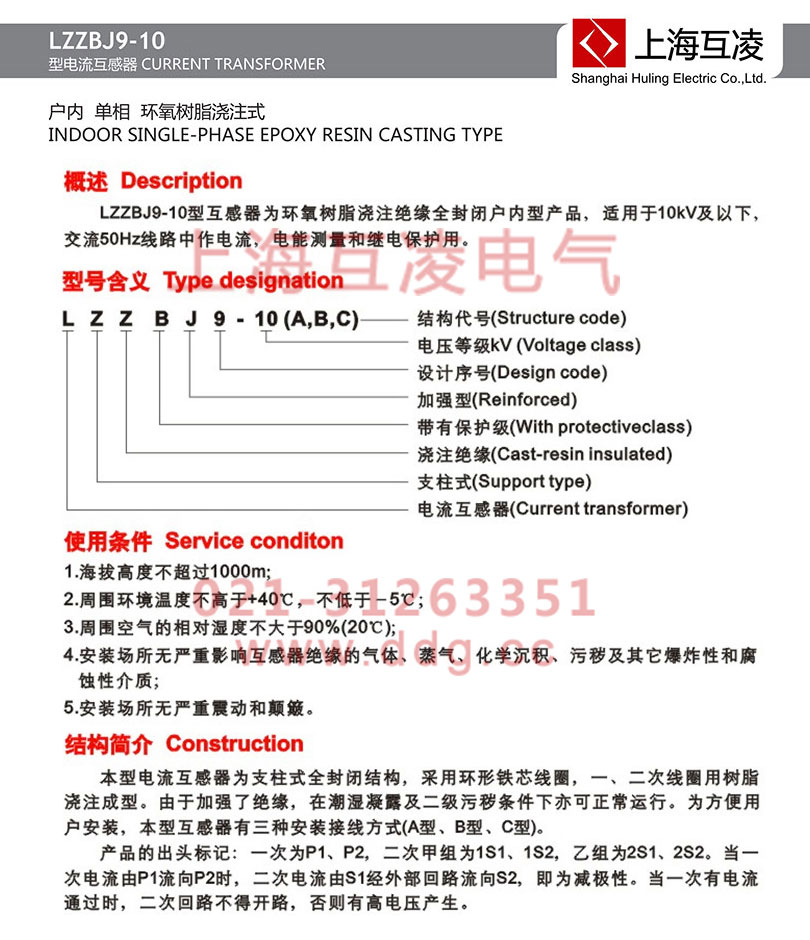

LZZBJ9-10電流互感器符號

第一字母：L—電流互感器

第二字母：A—穿墻式；Z—支柱式；M—母線式；D—單匝貫穿式；V—結構倒置式；J—零序

接地檢測用；W—抗污穢；R—繞組裸露式

第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—氣體絕緣介質；W—與微機保護專用

第四字母：B—帶保護級；C—差動保護；D—D級；Q—加強型；J—加強型ZG

第五數字：電壓等級 產品序號

LZZBJ9-10電流互感器銘牌

每臺電流互感器銘牌標志應清晰，在使用壽命期內不褪色。編碼方式可采用自動噴碼和激光蝕刻（不能采用鋼鑿碼），必須達到長期不褪色、易讀取的要求。銘牌上必須留有條形碼標志位置，且可按訂貨單位要求將條形碼直接印刷在銘牌上。銘牌與互感器本體應緊密結合，應能防偽和防撬，不允許采用不干膠進行粘貼。在互感器的本體位于二次接線端子面的上方，應用激光蝕刻出電流互感器的編號，其字體高度應不小于8mm。銘牌上應標出下述各項：

a.國名。b.制造廠名（不以工廠所在地地名為廠名者，應同時標出地名）。c.互感器名稱。d.互感器型號。e.標準代號。f.額定一次和二次電流（A）。g.額定頻率及相數。h.設備種類：戶內或戶外，及允許使用的最高海拔。i.額定輸出及其相應準確級，以及有關的其他附加性能數據。j.設備最高電壓。k.額定絕緣水平。l.額定短時電流：應分別標出額定短時熱電流（kA）（方均根值）和額定動穩定電流（kA）（峰值）。m.絕緣耐熱等級（A級絕緣可不標出）。n.帶有兩個及以上分開的二次繞組的時，應標明每一繞組的額定電壓、輸出容量范圍（VA）和其相應的準確級。o.互感器的總重。p.出廠序號。q.制造年月。r.功率因數s.外絕緣爬距。是否需要MC計量標示。
