LMZB3-10Q電流互感器選型

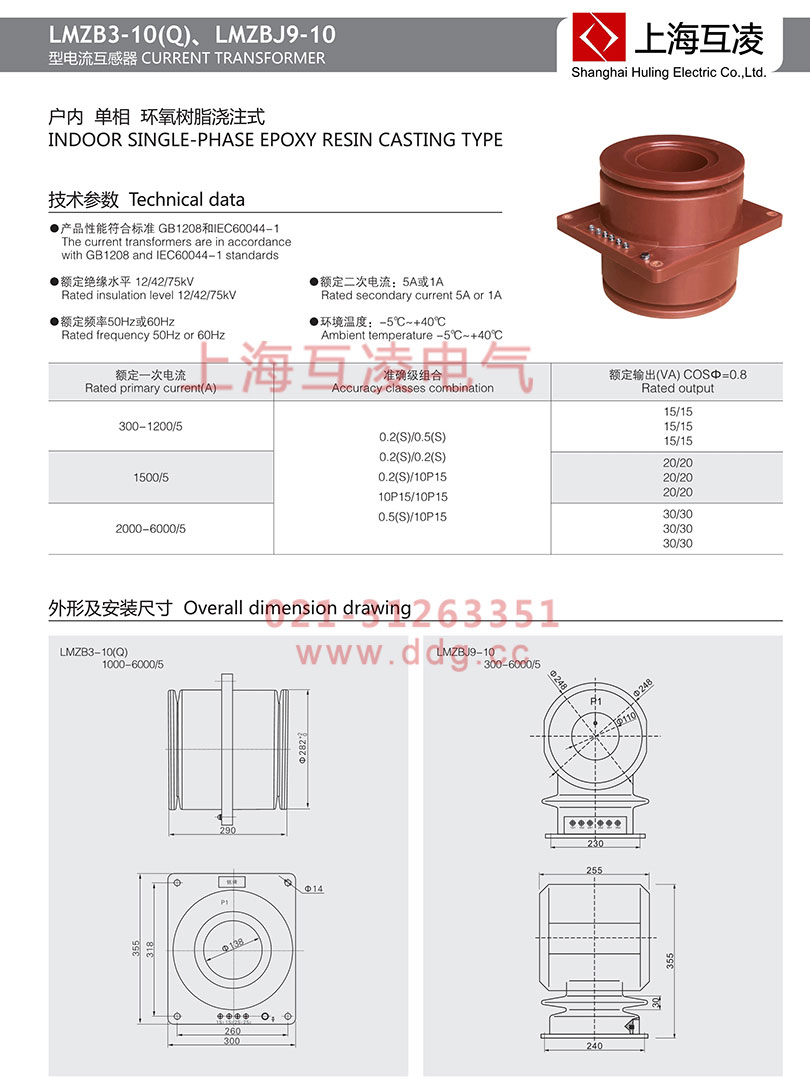

LMZB3-10Q電流互感器技術參數

1、產品性能符合標準GB1208和IEC60044-1

2、額定絕緣水平：12/42/75kV

3、額定二次電流：5A或1A

4、額定頻率：50Hz或60Hz

5、環境溫度：-5度~+40度

6、本型電流互感器為環氧樹脂澆注、全封閉、母線式結構，該主品采用超導磁材料，使產品能達0.2S級高精度下，局部放電小的特征。

LMZB3-10Q電流互感器參數

型號	額定一次電流(A)	準確級組合	額定輸出(VA)COSΦ=0.8
LMZB3-10Q	300-1200/5	0.2(S)/0.5(S) 0.2(S)/0.2(S) 0.2(S)/10P15 10P15/10P15 0.5(S)/10P15	15/15
	1500/5		20/20
	2000-6000/5		30/30

LMZB3-10Q電流互感器作用

像任何變壓器一樣，電流互感器具有初級繞組，核心和次級繞組，盡管一些變壓器（包括電流互感器）使用空氣核心。交變電流在初級產生的交變磁場在芯，然后誘導次級交流電流。初級電路很大程度上不受CT插入的影響。精確的電流互感器需要在初級和次級之間緊密耦合，以確保次級電流在寬電流范圍內與初級電流成正比。次級電流是初級電流（假設一次轉一次）除以次級匝數。

LMZB3-10Q電流互感器型號含義

第一字母：L—電流互感器

第二字母：A—穿墻式；Z—支柱式；M—母線式；D—單匝貫穿式；V—結構倒置式；J—零序

接地檢測用；W—抗污穢；R—繞組裸露式

第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—氣體絕緣介質；W—與微機保護專用

第四字母：B—帶保護級；C—差動保護；D—D級；Q—加強型；J—加強型ZG

第五數字：電壓等級 產品序號

例如：LMZB3-10Q表示母線式環氧樹脂澆注式帶保護電流互感器，額定電壓10kV。

LMZB3-10Q電流互感器原理

電流互感器通常由硅鋼環形磁芯組成，該磁芯纏繞多圈銅線。載有初級電流的導體穿過環。因此，電流互感器的主要部分由一個“轉彎”組成。主繞組可能是電流互感器的一個永久性部件，也就是一個用來傳輸電流通過鐵芯的銅棒。窗式電流互感器也很常見，它可以使電路電纜穿過鐵芯開口的中間以提供單匝初級繞組。為了提高準確度，主導體應該位于光圈的中心。電流互感器用于高壓變電站和電網的保護，測量和控制。電流互感器可以安裝在開關設備內或設備套管內，但常常使用獨立式戶外電流互感器。在開關站內，帶電電流互感器的外殼大部分在線電壓下通電，并且必須安裝在絕緣子上。在發電、變電、輸電、配電和用電的線路中電流大小懸殊，從幾安到幾萬安都有。為便于測量、保護和控制需要轉換為比較統一的電流，另外線路上的電壓一般都比較高如直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。
