JDZXW-35R電壓互感器符號

電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容： 第一個字母：J——電壓互感器；
第二個字母：D——單相；S——三相；
第三個字母：J——油浸；Z——澆注；
第四個字母：數字——電壓等級（KV）。
型號含義：JDZXW-35R表示單相環氧樹脂澆注式電壓互感器，額定電壓35KV。

JDZXW-35R電壓互感器變比及參數

JDZXW-35R電壓互感器技術參數

1、產品性能符合標準GB1207和IEC60044-2
2、額定絕緣水平：40.5/95/185kV
3、額定頻率50Hz或60Hz

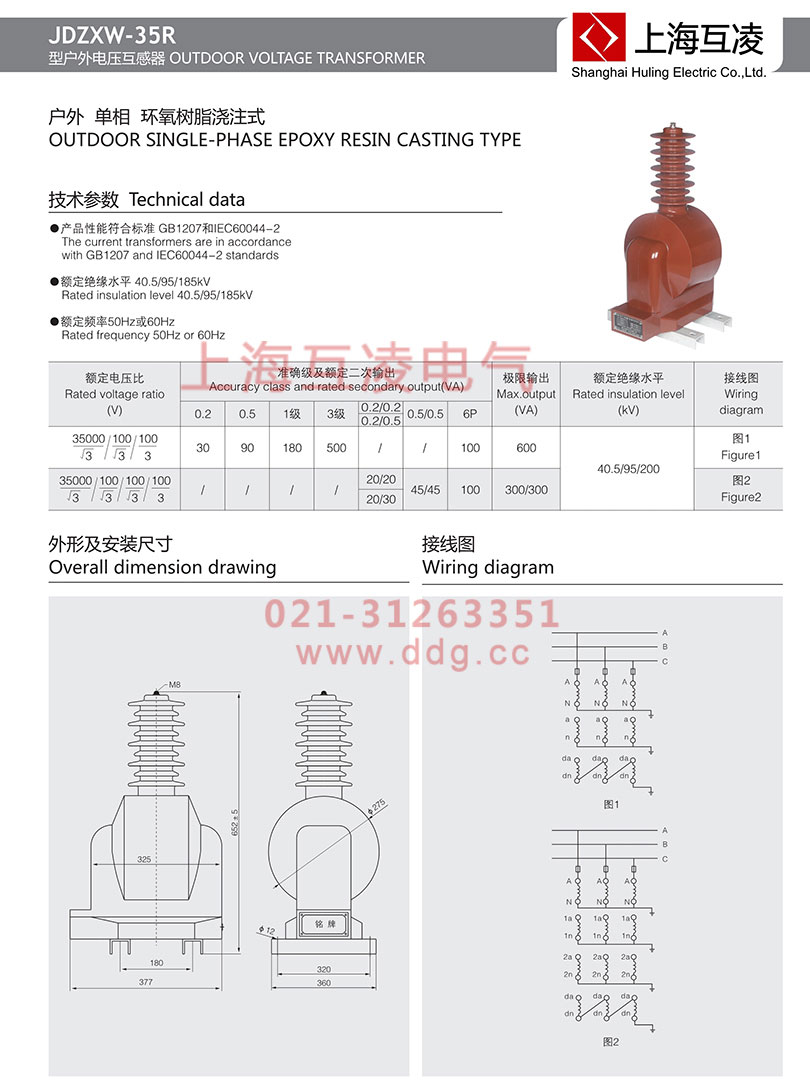

JDZXW-35R電壓互感器接線圖

JDZXW-35R電壓互感器工作原理

JDZXW-35R電壓互感器其工作原理與變壓器相同，基本結構也是鐵心和原、副繞組。特點是容量很小且比較恒定，正常運行時接近于空載狀態。
電壓互感器本身的阻抗很小，一旦副邊發生短路，電流將急劇增長而燒毀線圈。為此，電壓互感器的原邊接有熔斷器，副邊可靠接地，以免原、副邊絕緣損毀時，副邊出現對地高電位而造成人身和設備事故。

JDZXW-35R電壓互感器作用

電壓互感器的作用是把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置取用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。
