JDZXW-20G電壓互感器安裝環境

安裝場所：戶外。

環境溫度：最高：+40℃；最低：-25℃；日平均不能超過30℃。

海拔：不超過1000m。

大氣條件：大氣中無嚴重污穢。

產品執行標準為GB 1207《電壓互感器》。

JDZXW-20G電壓互感器變比

型號	額定電壓比(V)	準確級及額定二次輸出(VA)						極限輸出	額定絕緣水平(kV)
		0.2	0.5	1級	0.2/0.2	0.5/0.5	6P
					0.2/0.5
JDZXW-20G	20000/√3/100/√3/100/√3	20	60	150	/	/	100	600	24/65/125
	20000/√3/100/√3/100/√3/100/3	/	/	/	15/15	30/30	100	300/300
					15/20

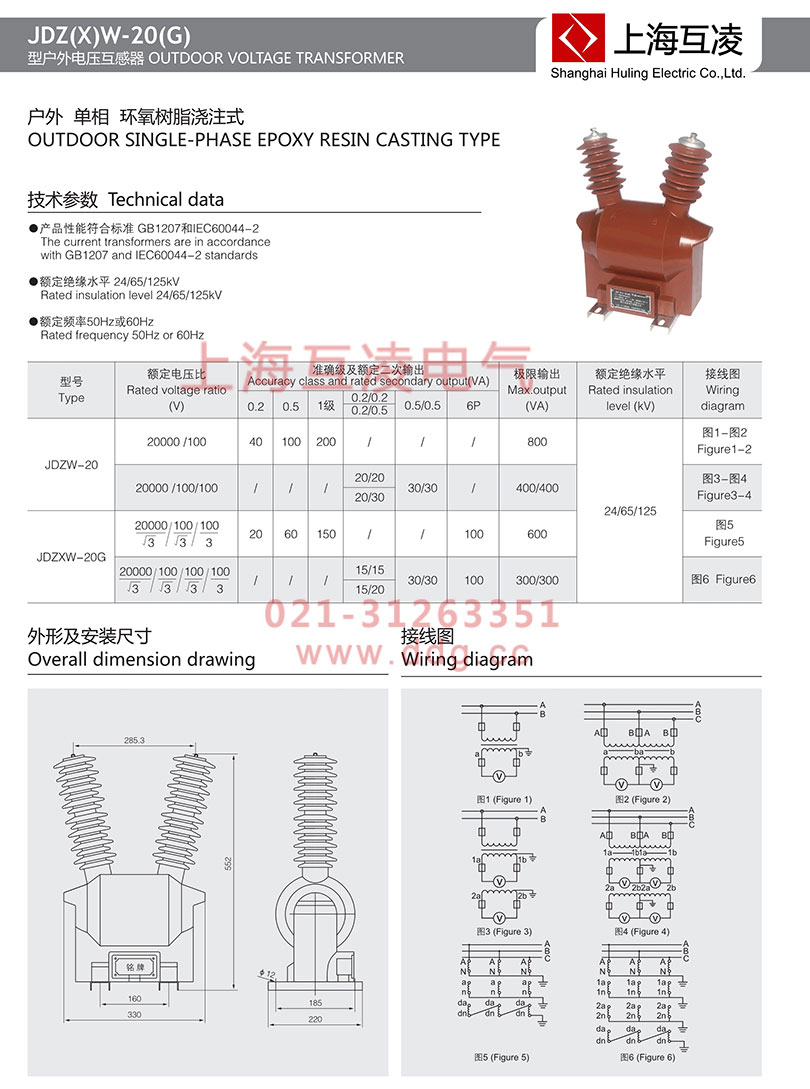

JDZXW-20G電壓互感器型號

JDZXW-20G電壓互感器概述

電壓互感器是一種并聯連接的儀表變壓器。它們的設計目的是將可忽略的負載提供給正在測量的供應，并具有精確的電壓比和相位關系，以實現精確的二次連接計量。)適用于戶外、額定頻率為 50Hz 或60Hz、額定電壓為20kV的電力系統中，作電能計量、電壓監測和繼電保護用。

結構特點

電壓互感器的基本結構和變壓器很相似，它也有兩個繞組，一個叫一次繞組，一個叫二次繞組。兩個繞組都裝在或繞在鐵心上。兩個繞組之間以及繞組與鐵心之間都有絕緣，使兩個繞組之間以及繞組與鐵心之間都有電氣隔離。電壓互感器在運行時，一次繞組N1并聯接在線路上，二次繞組N2并聯接儀表或繼電器。因此在測量高壓線路上的電壓時，盡管一次電壓很高，但二次卻是低壓的，可以確保操作人員和儀表的安全。

JDZXW-20G電壓互感器接線

1 電壓互感器二次回路中的工作阻抗不得太小，以避免超負載運行。2 接入電路之前，應校驗電壓互感器的極性。3 接入電路之后，應將二次線圈可靠接地，以防一、二次側的絕緣擊穿時，高壓危及人身和設備的安全。4 運行中的電壓互感器在任何情況下都不得短路，其一、二次側都應安裝熔斷器，并在一次側裝設隔離開關。5 在電源檢修期間，應將一次側的刀閘和一、二次側的熔斷器都斷開。

JDZXW-20G電壓互感器注意事項

1．電壓互感器在投入運行前要按照規程規定的項目進行試驗檢查。例如，測極性、連接組別、搖絕緣、核相序等。

2．電壓互感器的接線應保證其正確性，一次繞組和被測電路并聯，二次繞組應和所接的測量儀表、繼電保護裝置或自動裝置的電壓線圈并聯，同時要注意極性的正確性。

3．接在電壓互感器二次側負荷的容量應合適，接在電壓互感器二次側的負荷不應超過其額定容量，否則，會使互感器的誤差增大，難以達到測量的正確性。

4．電壓互感器二次側不允許短路。由于電壓互感器內阻抗很小，若二次回路短路時，會出現很大的電流，將損壞二次設備甚至危及人身安全。電壓互感器可以在二次側裝設熔斷器以保護其自身不因二次側短路而損壞。在可能的情況下，一次側也應裝設熔斷器以保護高壓電網不因互感器高壓繞組或引線故障危及一次系統的安全。

5．為了確保人在接觸測量儀表和繼電器時的安全，電壓互感器二次繞組必須有一點接地。因為接地后，當一次和二次繞組間的絕緣損壞時，可以防止儀表和繼電器出現高電壓危及人身安全。

6、電壓互感器副邊絕對不容許短路。
