JDZX11-15G電壓互感器簡介

該電壓互感器為環氧樹脂澆注全封閉結構，適用于額定頻率50Hz或60Hz、額定電壓35kV的電力系統中，作電能計量、電壓監控和繼電保護用。本產品符合IEC60044-2及GB1207《電壓互感器》標準。本系列電壓互感器為環氧樹脂絕緣全封閉結構， 耐污穢及潮濕，也適用于熱帶地區使用。該互感器體積小，重量輕，局部放電量小、抗過電壓能力強，適宜于任何位置、任何方向安裝。

JDZX11-15G電壓互感器選型

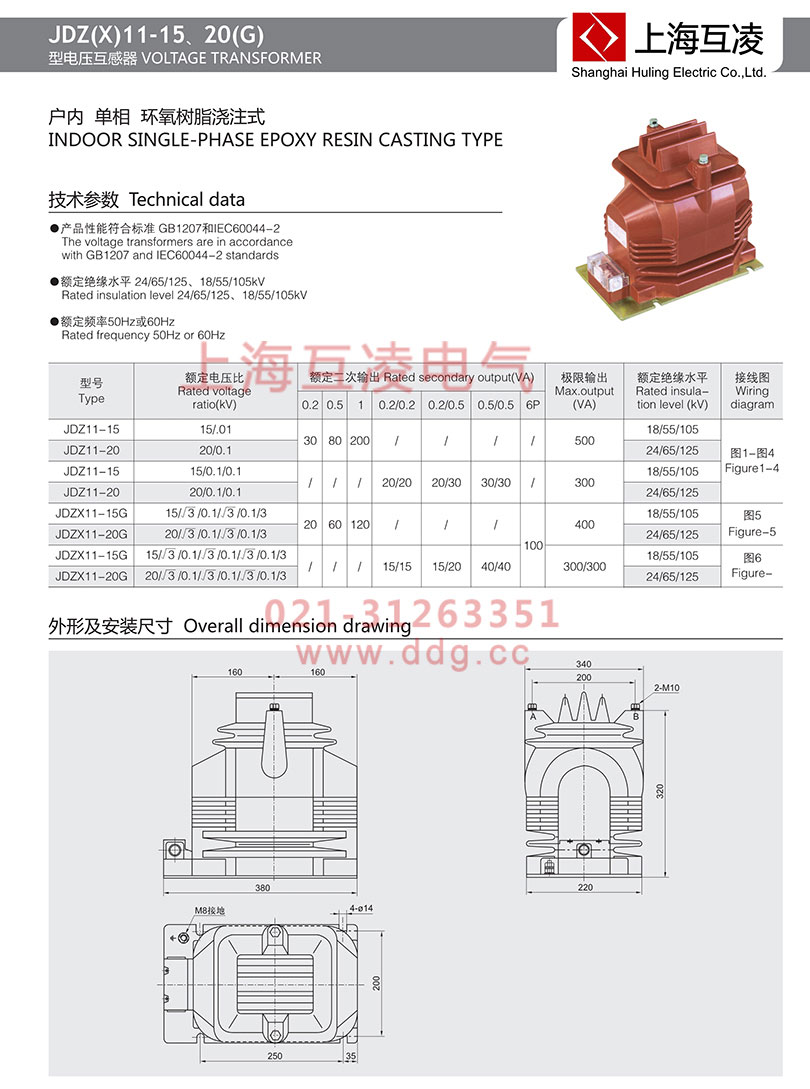

JDZX11-15G電壓互感器變比參數

型號	額定電壓比（KV）	額定二次輸出（VA）							極限輸出（VA）	額定絕緣水平（KV）
		0.2	0.5	1	0.2/0.2	0.2/0.5	0.5/0.5	6P
JDZX11-15G	15/√3/0.1/√3/0.1/3	20	60	120	/	/	/	100	400	18/55/105
	15/√3/0.1/√3/0.1/√3/0.1/3	/	/	/	15/15	15/20	40/40		300/300

JDZX11-15G電壓互感器特點

1）對于鐵磁諧振電路，在相同的電源電勢作用下回路可能不只一種穩定的工作狀態。電路到底穩定在哪種工作狀態要看外界沖擊引起的過渡過程的情況。

2)PT的非線性鐵磁特性是產生鐵磁諧振的根本原因，但鐵磁元件的飽和效應本身也限制了過電壓的幅值。此外回路損耗也使諧振過電壓受到阻尼和限制。當回路電阻大于一定的數值時，就不會出現強烈的鐵磁諧振過電壓。

3）串聯諧振電路來說，產生鐵磁諧振過電壓的的必要條件是ω0=1/L0C<；ω。因此鐵磁諧振可在很大的范圍內發生。

4）維持諧振振蕩和抵償回路電阻損耗的能量均由工頻電源供給。為使工頻能量轉化為其它諧振頻率的能量，其轉化過程必須是周期性且有節律的，即…1/2(1，2，3…）倍頻率的諧振。

5）鐵磁諧振對PT的損壞。電磁諧振（分頻）一般應具備如下三個條件。

①鐵磁式電壓互感器（PT）的非線性效應是產生鐵磁諧振的主要原因。

②PT感抗為容抗的100倍以內，即參數匹配在諧振范圍。

③要有激發條件，如PT突然合閘、單相接地突然消失、外界對系統的干擾或系統操作產生的過電壓等。

據試驗分頻諧振的電流為正常電流的240倍以上，工頻諧振電流為正常電流的40～60倍左右，高頻諧振電流更小。在這些諧振中，分頻諧振的破壞最大，如果PT的絕緣良好，工頻和高頻一般不會危及設備的安全，而6kV系統存在上述條件。
