JDZ10-3Q電壓互感器使用環境

1.海拔高度不超過3000米；

2.周圍環境溫度不高于+40’C，不低于-5’C；

3.周圍空氣的相對濕度不大于65%（20’C）；

4.滿足II級污穢等級；

5.安裝場所無腐蝕性的氣體。

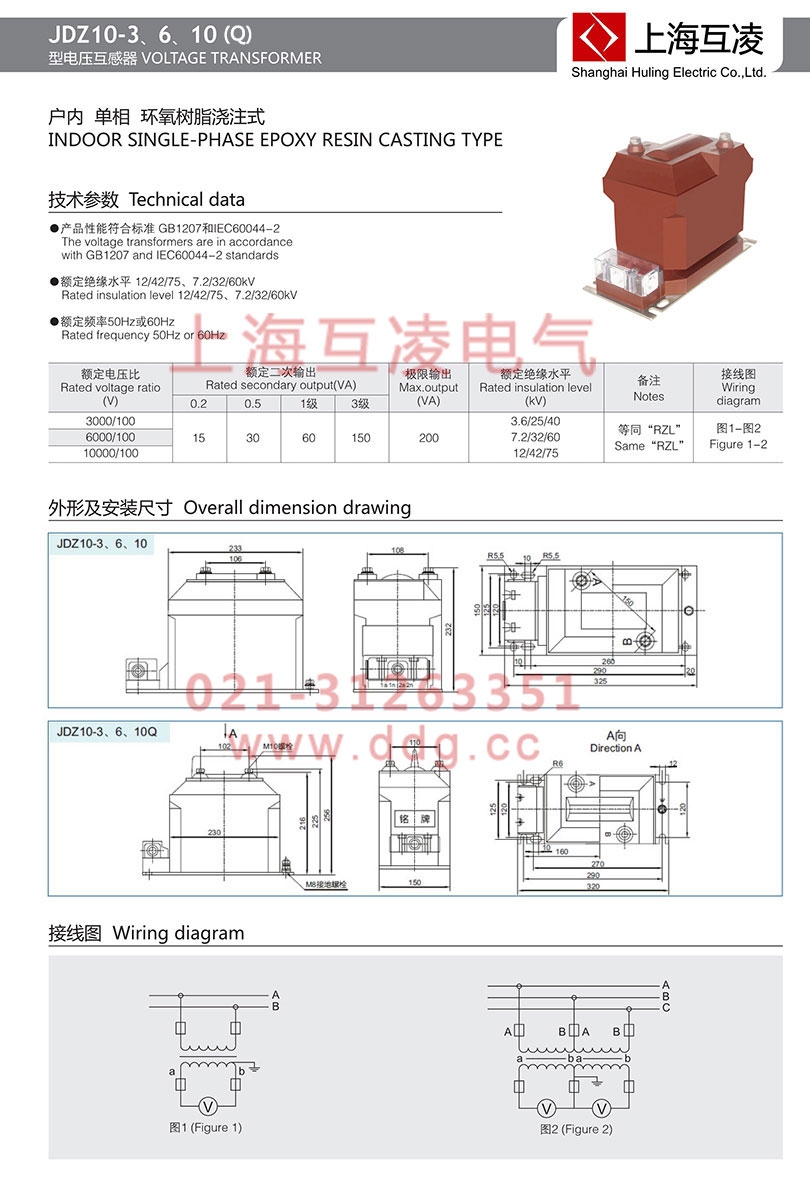

JDZ10-3Q電壓互感器選型

JDZ10-3Q電壓互感器結構特點

電壓互感器JDZ10-3Q為半封閉，外鐵芯結構，繞組為環氧樹脂全真空澆注全絕緣結構鐵芯采用優質硅鋼片疊裝而成互感器絕緣靠環氧樹脂產品體積小、重量輕，安裝僅占有限空間所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能，耐沖擊和機械壓力，并可以保護繞組不受潮一次繞組引出線端子的標志為 A，X ；二次繞組引出線端子的標志為 a。x ，均在澆注體上清晰標注在夾件上的接地標志旁有接地螺栓供接地用，下部支架供安裝用。整體結構緊湊，使用方便。

JDZ10-3Q電壓互感器變比

型號	額定電壓比(V)	額定二次輸出(VA)				極限輸出(VA)	額定絕緣水平(kV)	備注
		0.2	0.5	1級	3級
JDZ10-3Q	3000/100	15	30	60	150	200	3.6/25/40	等同“RZL”

JDZ10-3Q電壓互感器作用

電壓互感器的作用是把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置取用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。

JDZ10-3Q電壓互感器工作原理

電壓互感器正常運行時，電力系統的三相電壓對稱，第三線圈上的三相感應電動勢之和為零。一旦發生單相接地時，中性點出現位移，開口三角的端子間就會出現零序電壓使繼電器動作，從而對電力系統起保護作用。

線圈出現零序電壓則相應的鐵心中就會出現零序磁通。為此，這種三相電壓互感器采用旁軛式鐵心（10KV及以下時）或采用三臺單相電壓互感器。對于這種互感器，第三線圈的準確度要求不高，但要求有一定的過勵磁特性（即當原邊電壓增加時，鐵心中的磁通密度也增加相應倍數而不會損壞）。
