JDX6-35電壓互感器技術參數

1、產品性能符合標準GB1207和IEC60044-2

2、額定絕緣水平：40.5/95/200kV

3、額定頻率50Hz或60Hz

4、安裝場所：戶外

JDZW-35W2電壓互感器變比及參數

型號	額定電壓比(kV)	準確級及額定二次輸出(VA)					極限輸出(VA)	額定絕緣水平(kV)
		0.2	0.5	1	0.2/0.2	6P
					0.2/0.5
JDX6-35	(35/√3)/(0.1/√3)/(0.1/√3)	75	150	250	/	100	1000	40.5/95/200
	(35/√3)/(0.1/√3)/(0.1/√3)/(0.1/3)	/	/	/	30/30	100	500/500
					30/60

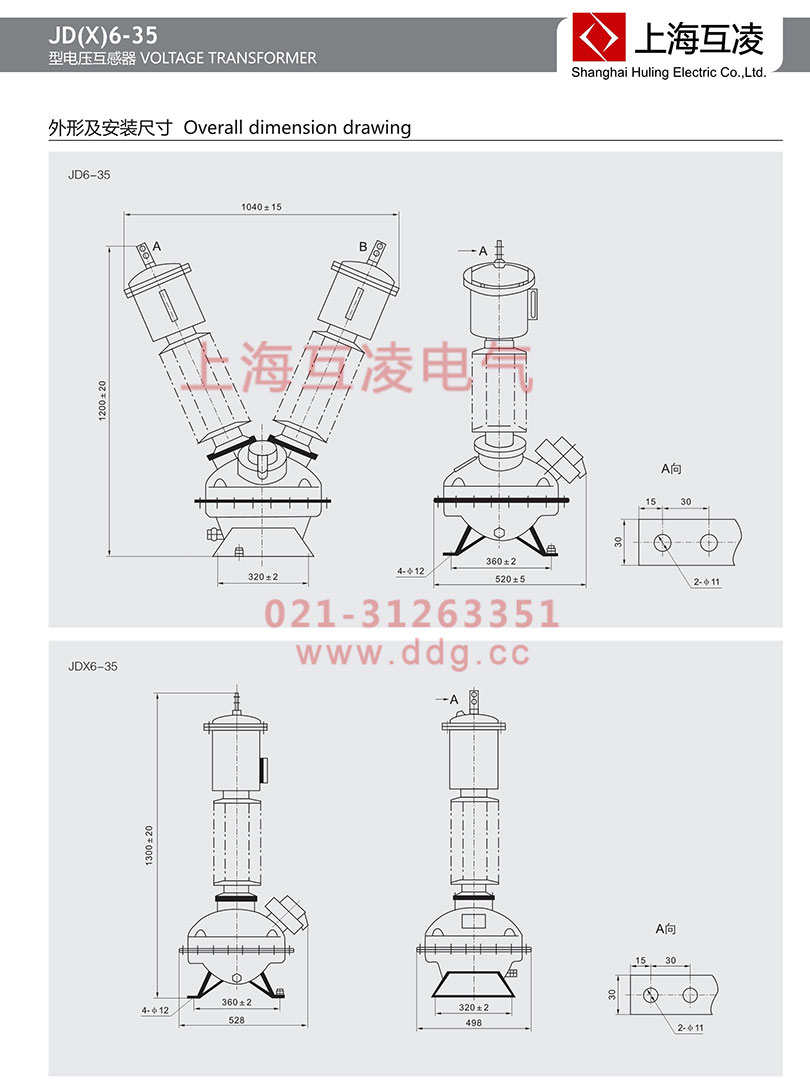

JDX6-35電壓互感器外形安裝圖

JDX6-35電壓互感器原理

本型電壓互感器為單相戶外用油浸式電壓互感器，適用于額定頻率50Hz或60Hz，額定電壓35kV的電力系統中，作電壓、電能測量和繼電保護使用。本產品的鐵心為三柱式，在中柱上套有一、二次繞組，器身固定在油箱內，在油箱上部裝有一次瓷套，瓷套頂端裝有儲油柜。產品為全密封結構，能有效地防止油老化。

JDX6-35電壓互感器選型

電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容：

第一個字母：J——電壓互感器；

第二個字母：D——單相；S——三相

第三個字母：J——油浸；Z——澆注；

第四個字母：數字——電壓等級（KV）。

例如：JDX6-35表示單相油浸電壓互感器，額定電壓35KV。

額定一次電壓，作為互感器性能基準的一次電壓值。額定二次電壓，作為互感器性能基準的二次電壓值。額定變比，額定一次電壓與額定二次電壓之比。準確級，由互感器系統定的等級，其誤差在規定使用條件下應在規定的限值之內負荷，二次回路的阻抗，通常以視在功率（VA）表示。額定負荷，確定互感器準確級可依據的負荷值。

JDX6-35電壓互感器工作原理

電壓互感器其工作原理與變壓器相同，基本結構也是鐵心和原、副繞組。特點是容量很小且比較恒定，正常運行時接近于空載狀態。電壓互感器是一種并聯連接的儀表變壓器。它們的設計目的是將可忽略的負載提供給正在測量的供應，并具有精確的電壓比和相位關系，以實現精確的二次連接計量。
