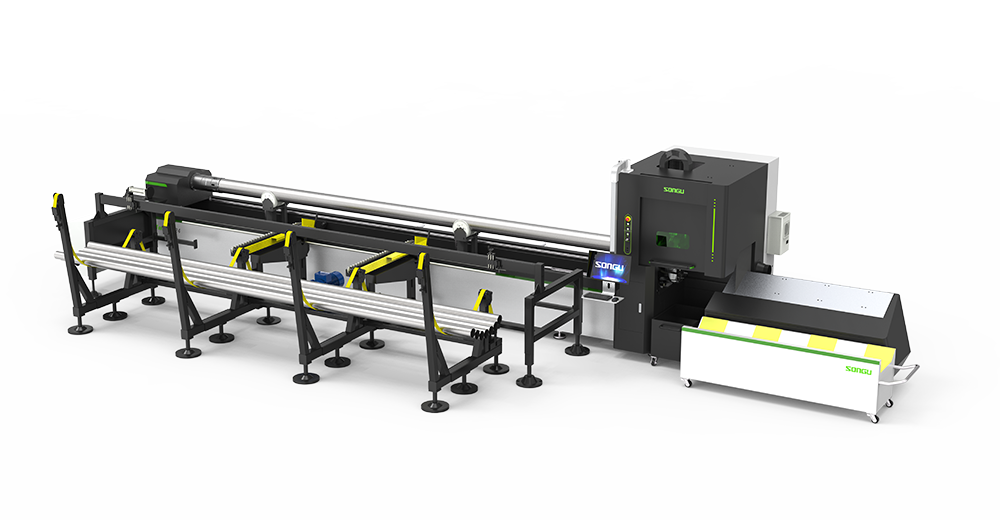

Tube系列兩卡盤光纖激光切管機
激光功率
3000w-6000w
松谷激光科技Tube系列兩卡盤光纖激光切管機，設備床身采用大型龍門加工中心精密加工:經大型燃氣加熱合車式熱處理爐，配置氣動自定心卡盤，設備具有停電記憶功能，專業的排版套料軟件和激光切割系統高度融合，具有獨特的功能及切割效果。應用于：碳鋼管激光切割，不銹鋼管激光切割。
- 產品優勢
- 視頻
- 詳細參數
- 工藝應用
產品優勢
集眾多功能于一身，為客戶創造更多價值
-
01
設備床身采用大型龍門加工中心精密加工；經大型燃氣加熱臺車式熱處理爐退火最大限度地消除焊接床身的內應力，從而使設備達到更高的精度和更高的穩定性；
-
02

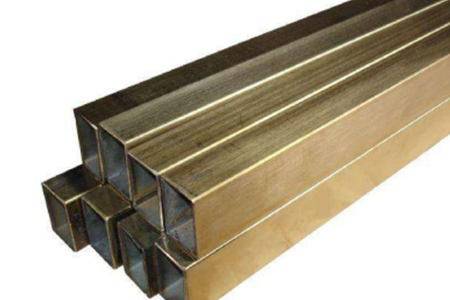

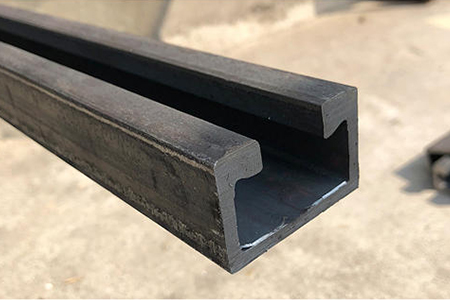

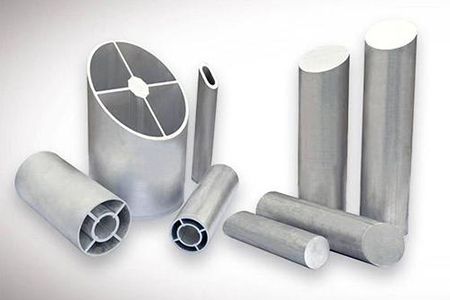

配置氣動自定心卡盤，可實現對稱獨立雙動夾緊，夾緊過程無需人工干預和調整，結構設計簡單穩定，可夾持矩形管、圓管、橢圓管、三角形管、多邊形管、工字鋼和槽鋼等型材；
-
03
設備具有停電記憶功能；回退切割功能；故障自動報警、緊急停機功能；故障內容自動顯示功能；
-
04

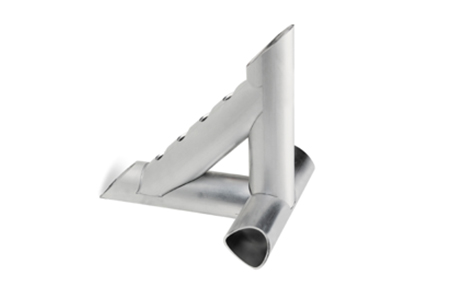

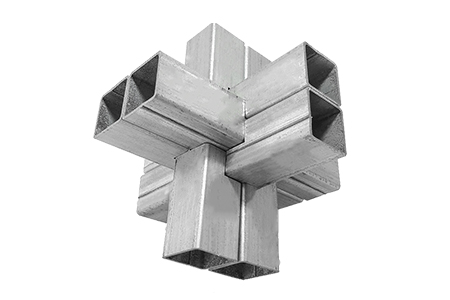

專業的排版套料軟件和激光切割系統高度融合，具有圖形智能排版、自動定位管材中心及尖角平滑處理功能，在相貫線、打孔、尖角處理等方面具有獨特的功能及切割效果。
詳細參數
優化創新，讓產品，更快，更穩定，更放心
| 型號 | Tube7524 | Tube6524 |
|---|---|---|
| 激光功率(W) | 3000-6000w | 3000-6000w |
| 工作幅面 | φ15-240mm×7500mm | φ15-240mm×6000mm |
| 外形尺寸 | 13600*2200*2300mm | 12000*2200*2300mm |
| 定位精度(mm/m) | ±0.05mm/m | ±0.05mm/m |
| 重復定位精度 | ±0.05mm/m | ±0.05mm/m |
| 最大速度(m/min) | 60m/min | 60m/min |
| 最大加速度（G） | 0.8G | 0.8G |
| 卡爪夾持重量(KG) | 170kg | 170kg |
| 管材直徑范圍 | φ10-φ120，φ20-φ220(可選配) | φ10-φ120，φ20-φ220(可選配) |
| 最大管長 | 6000mm | 6000mm |
| 設備功率(KW) | 12kw | 12kw |
| 整機重量(KG) | 6500kg | 3500kg |
| 電源 | 三相380V/50Hz/60Hz | 三相380V/50Hz/60Hz |
| 工作環境 | 溫度: 0~ 45°C 濕度 : ≤80%無凝結 | 溫度: 0~ 45°C 濕度 : ≤80%無凝結 |
